Bump맵 / Normal맵 / Displacement맵

<기초 용어>

Bump: 부딪히다, 충돌하다

displace: 바꾸어놓다

displacement: 변위(위치변화량을 나타내는 벡터값)

mapping: 매핑, 하나의 값을 다른 값으로 대응시키는 것(현실 세계와 그림이 1:1로 일치하는 지도(map)에서 나온 말)

map: 매핑값의 모음

---

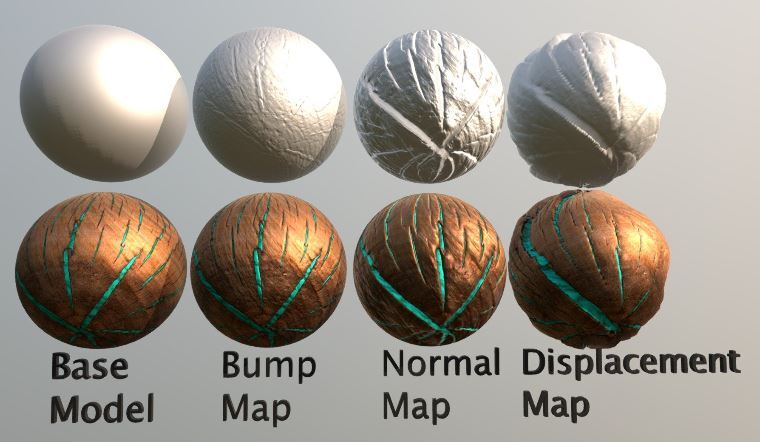

범프맵, 노멀맵 - 그림자를 어떻게 표현해줄 것인가를 결정할 뿐, 실제 메쉬의 형태를 변형하지는 않음. 범프맵은 높이에 대한 그림자만 구현되는 반면에 노멀맵은 x,y,z값 모두 구현이 가능해 주로 노멀맵을 사용함

디스맵 - 실제 메쉬의 형태를 변형

---

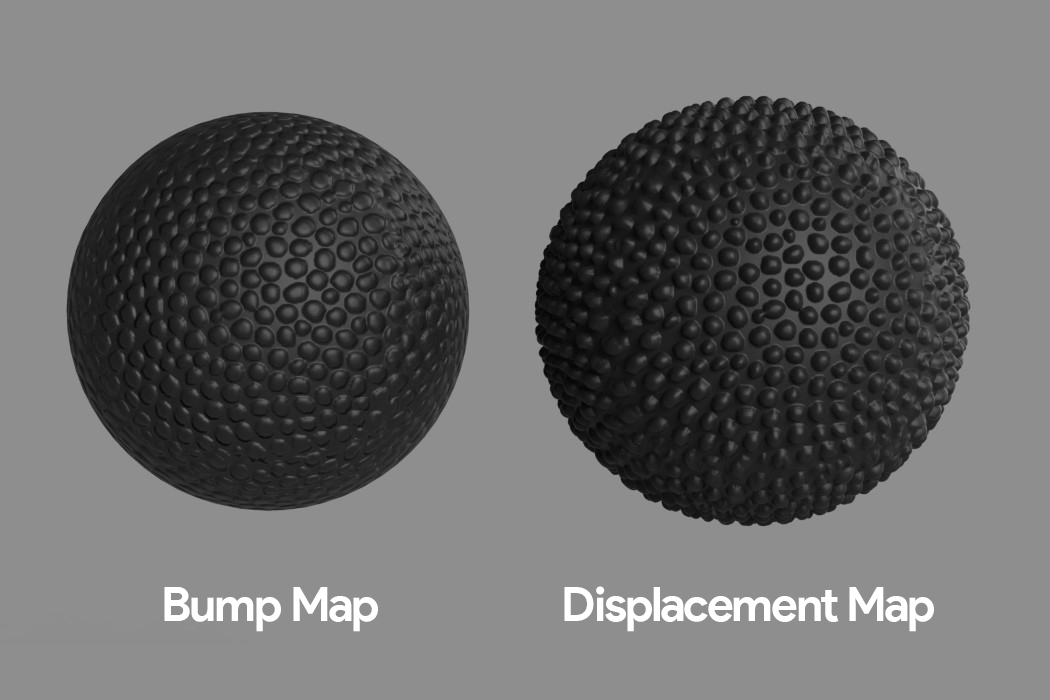

Bump map(범프맵)

- 실제로 돌출되지 않음

- 수직 높이정보만 가지고 있다 (그레이스케일 수치값을 이용)



Normal Bump map(노말맵)

- 실제로 돌출되지 않음

- 이름의 Normal은 노멀벡터를 칭하는 것

- x,y,z 공간상의 방향에 대한 정보를 가지고 있다 (R,G,B 값을 이용)

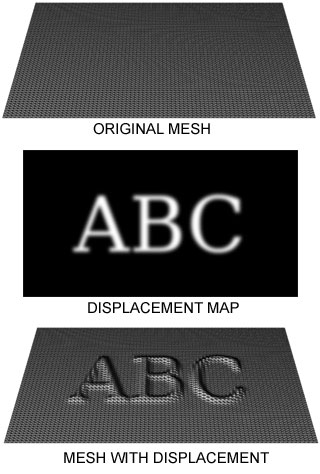

Displacement map(디스플레이스먼트맵/디스맵)

- 실제 메쉬에 변형을 가함

- 실제 메쉬를 변형하므로 그에 대한 그림자가 생기게되지만, 디테일한 설정이 필요하면 디스맵에 더불어 노멀맵도 같이 사용해야함(아래 참고)

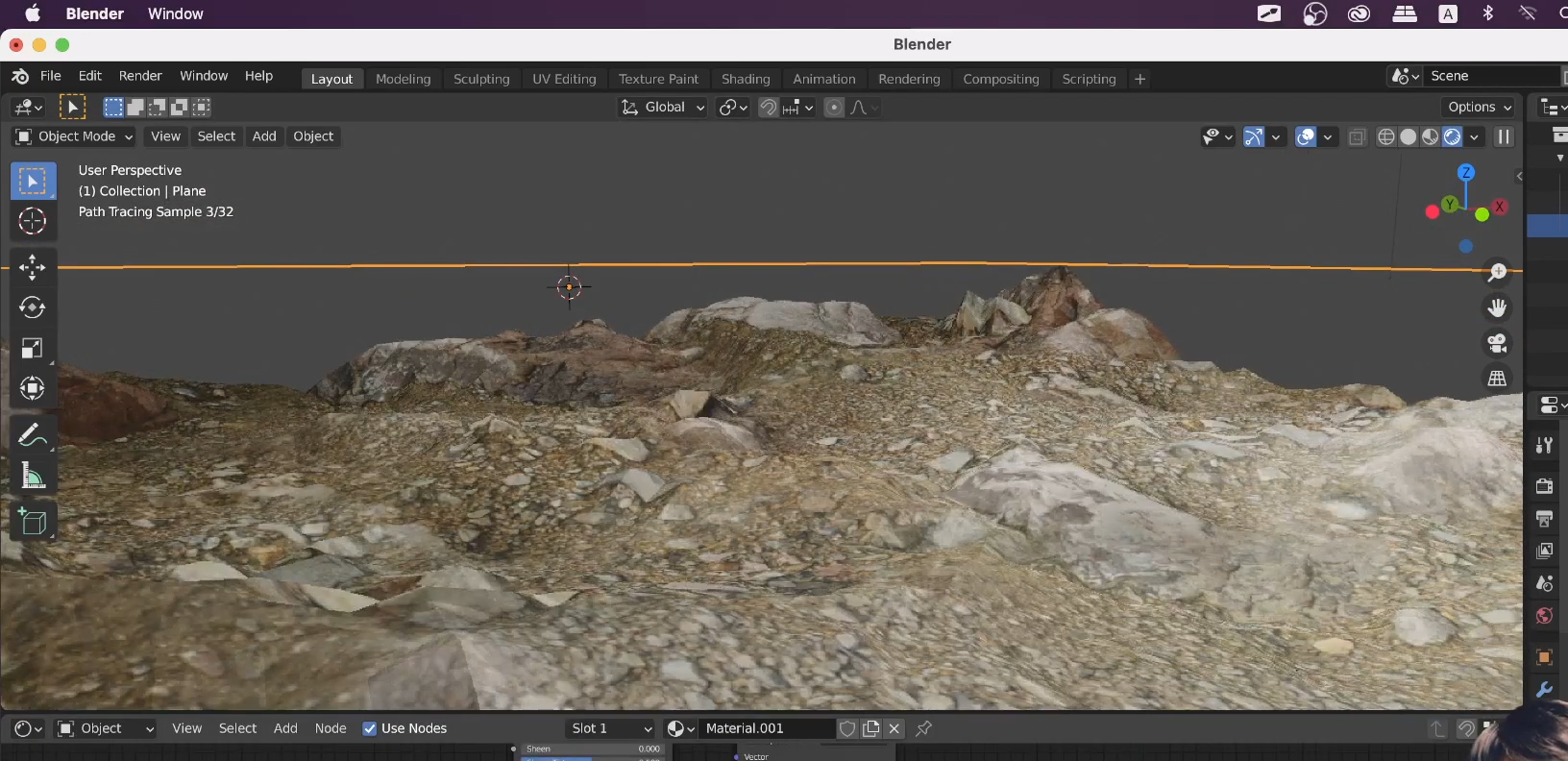

디스맵만

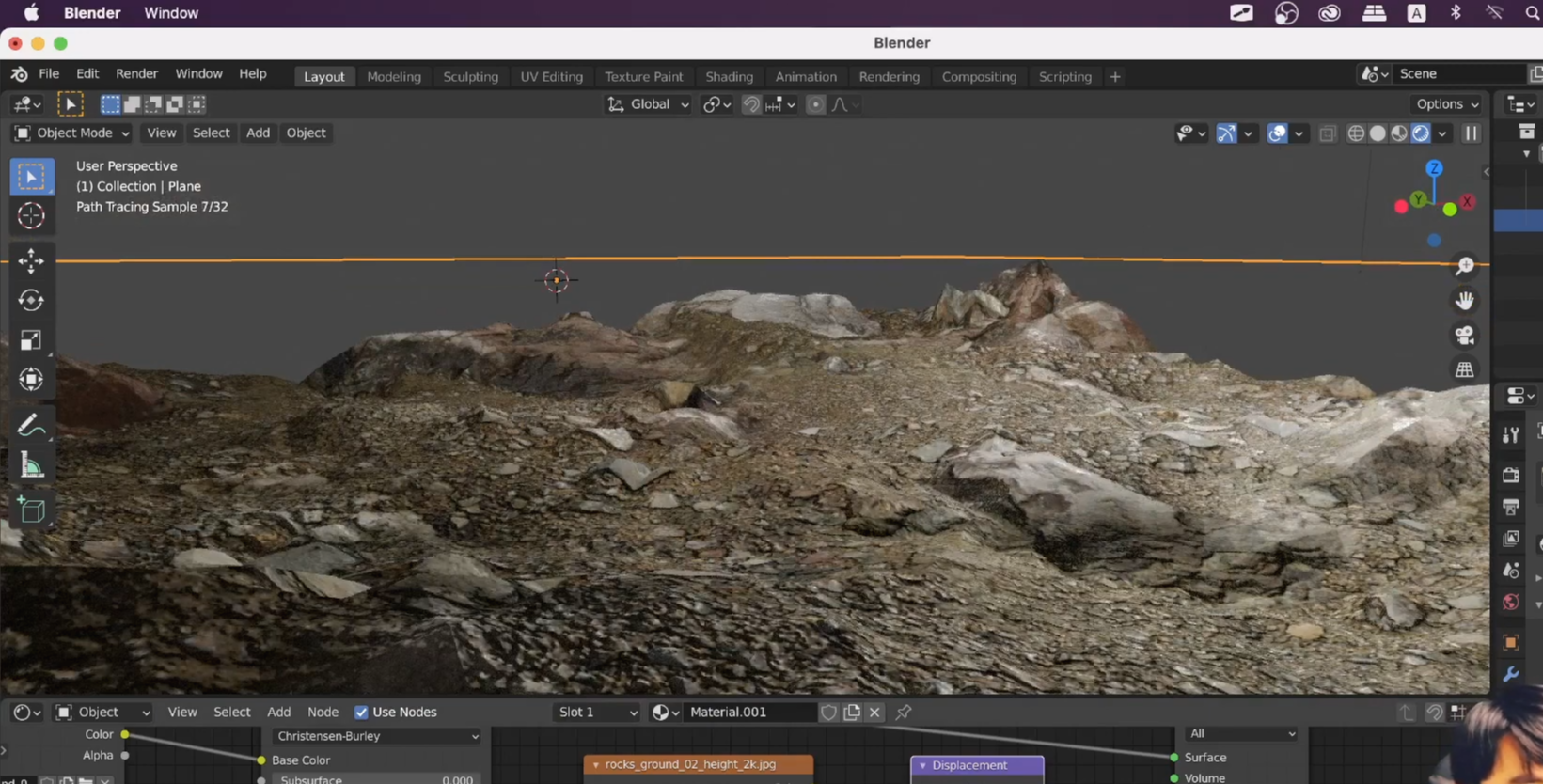

디스맵+노멀맵. 디테일한 그림자가 더해져 실제같이 보인다.

*블렌더에서 디스맵은 싸이클(Cycle)모드에서만 작동한다.

이비(Eevee)모드에서 사용하려면, 먼저 텍스처로 등록한 후 디스플레이스먼트 모디파이어에서 적용시켜야한다.



---
